行星齿轮减速器的设计流程和步骤是什么?

浏览数量: 2     作者: 合纵重工小合     发布时间: 2024-05-15      来源: 本站

19世纪80年代德国出现第一个行星齿轮传导装置的专利,20世纪20年代,首次量产行星齿轮传动装置。随着机械工业发展,行星齿轮减速器的应用越来越广泛。

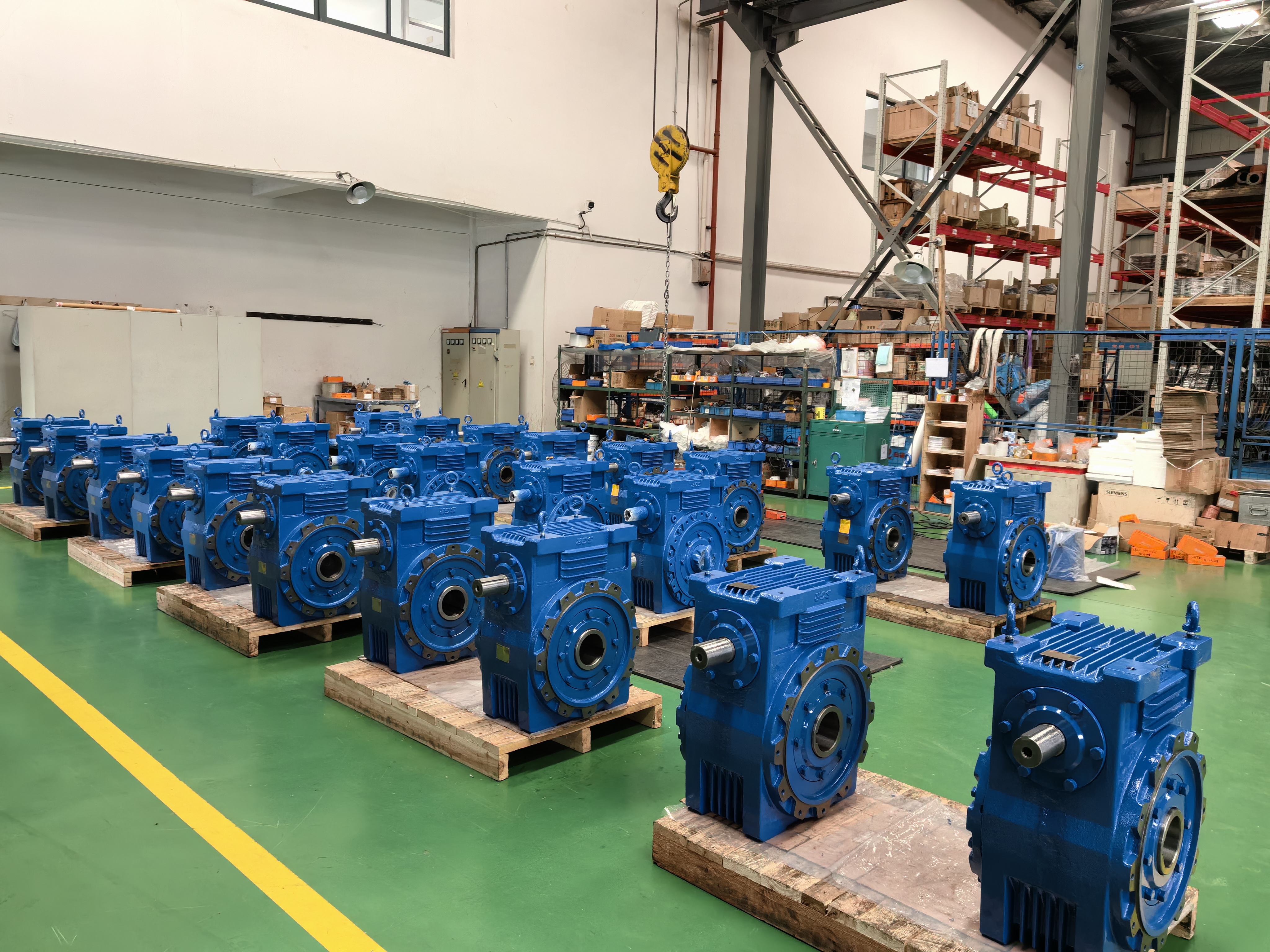

作为国内行星齿轮减速器设计生产的排头企业,合纵重工SGR在机械传动领域已深耕10余年,设计生产有N系列行星齿轮减速器和C系列平面二次包络环面蜗杆减速器等通用及专用工业传动齿轮箱,并有为客户设计专用行星齿轮减速器的能力。


行星齿轮减速器的设计


那么,在进行行星齿轮减速器的设计时,具体的设计流程和步骤是什么?


(1)确定设计要求以及齿轮类型和结构


首先,需要明确行星齿轮减速器的设计要求和目标。具体包括输入轴的转速、转矩要求,输出轴的转速、转矩要求,减速比,传动效率,空间限制等,这些需求将对后续的设计和选择过程产生影响。

根据设计要求,确定采用的齿轮类型和减速器的结构。行星齿轮减速器包括太阳齿轮、行星齿轮和内齿轮等组件,它们的选择和配比将影响整个减速器的性能和工作特性。


(2)进行齿轮参数计算及传动的运动分析


基于上一步确定的齿轮类型和结构,进行齿轮参数的计算。这包括齿数、模数、压力角、齿宽等参数的选择和计算。通过合理的参数设计,确保齿轮的强度、承载能力和传动效率满足设计要求。

综合利用运动学和动力学分析方法,模拟和分析齿轮传动系统的运动特性。这包括行星齿轮的转速、转矩分布,齿轮啮合的接触比例和载荷分配等。通过分析,优化齿轮传动的运动性能和稳定性。


(3)进行齿轮的传动强度分析和传动效率计算


进行齿轮传动的强度分析,包括接触强度和弯曲强度的计算。通过确定合适的材料、热处理和表面处理等方法,确保齿轮的强度和耐久性满足设计要求。

进行齿轮传动的传动效率计算,主要是通过进行摩擦和损失的计算,评估齿轮传动的传动效率。优化齿轮的几何形状和表面质量,以提高传动效率和减少能量损失。


(4)进行齿轮的稳定性分析和优化设计


对齿轮传动进行振动和噪声分析,评估系统的稳定性和噪声特性。通过减振和降噪设计,改善齿轮传动的工作环境和舒适性。

根据上述分析和计算结果,进行齿轮传动的优化设计。这包括调整齿轮参数、改进齿轮结构和采用先进的制造工艺等,以满足设计要求并提高减速器的性能。


(5)进行减速器的总体设计和选型,并完成制造测试


在完成齿轮传动的设计后,进行减速器的总体设计和选型。这包括确定减速器的外形尺寸、布局和安装方式等,确保减速器能够适应实际应用场景和机械布置。

最后,根据设计结果进行减速器的制造和组装。在制造过程中,需要保证齿轮的加工质量和配合精度,以确保减速器的性能和可靠性。完成制造后,进行减速器的测试和调试,包括外观测试,几何精度测试等,验证其性能和功能是否符合设计要求。


当然,小合整理的是行星齿轮减速器设计的一般流程和步骤,不同应用场景、 不同型号的行星齿轮减速器的设计也会有所不同,在设计过程中,需要综合考虑机械设计原理、材料力学、运动学和动力学等相关知识,并借助计算机辅助设计软件和模拟工具来辅助分析和优化设计。
