几张行星齿轮减速器装配图,带你看懂行星齿轮减速器的装配

浏览数量: 3     作者: 合纵重工     发布时间: 2024-01-04      来源: 本站

行星齿轮减速器是一种由太阳轮、行星轮、内齿轮和外齿轮等组成的机械传动设备,被广泛应用于通用机械、冶金、工程机械、工业行业领域,主要作用是用来降低转速、增大扭矩和降低负载与驱动电机的转动惯量比。


那么,行星齿轮减速器是如何装配起来的呢?合纵重工SGR结合多年行星齿轮减速器的设计生产经验,总结的装配步骤如下:


行星齿轮减速机装配


(1)主配件准备与轴承安装


首先,收集行星齿轮减速器的所有部件,包括太阳轮、行星轮、内齿轮、外齿轮、轴承、轴等,并确保所有部件的质量和尺寸符合设计要求。

将轴承安装到行星齿轮减速器的外壳或底座上,以提供支撑和转动支持。确保轴承正确安装并与其他部件的定位孔对齐。


(2)太阳轮与行星轮安装


将太阳轮固定在内壳上,太阳轮通常位于行星齿轮减速器的中心位置,通过轴与电机或其他动力源连接。

将行星轮安装在行星架上,行星轮通常由多个齿轮组成,围绕太阳轮旋转,行星轮通过销钉或轴与行星架连接。

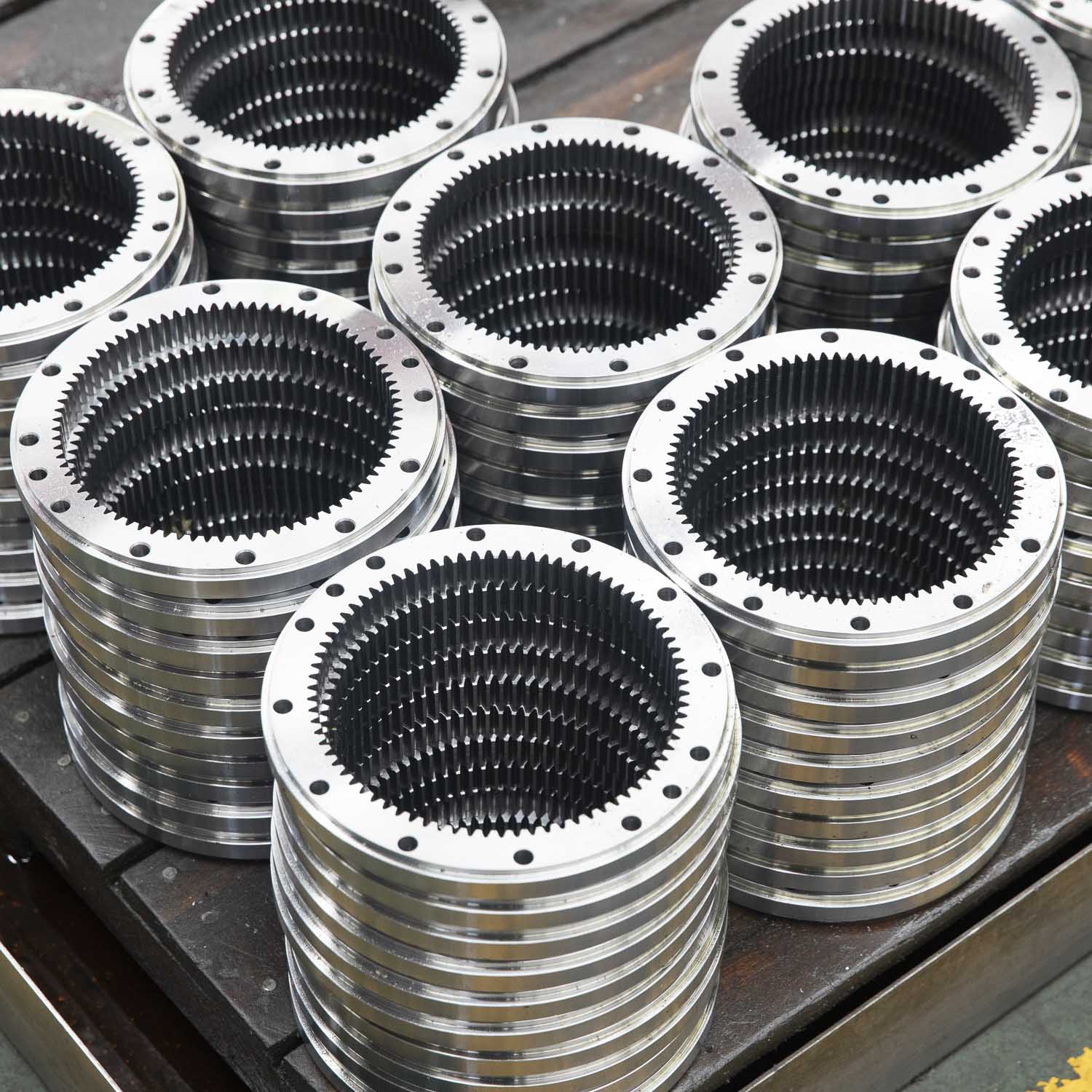

(3)内齿轮与外齿轮安装

将内齿轮安装在行星架内,与行星轮啮合,内齿轮是与行星轮啮合的齿轮,通过内齿轮的转动来驱动行星轮的运动。

将外齿轮固定在行星齿轮减速器的外壳上,外齿轮与内齿轮啮合,并提供额外的传动比和扭矩输出。


行星齿轮减速器装配图


(4)轴安装并进行检查、调试和测试

将轴安装到行星齿轮减速器的输出端或其他连接点上。轴用于传递输出扭矩和旋转运动。

装配完成后,进行检查和调试,确保各个部件的安装正确、轴承的润滑良好,并进行必要的调整和测试。

一般来讲,在出厂前,会再次对行星齿轮减速器进行几何精度测试以及必要的出厂合格测试。


这些是行星齿轮减速器大概的装配过程,实际的装配过程可能因具体的设计和型号而有所不同。详细的装配图或具体的型号装配指南,可以具体参考相关的制造商文档、产品手册或技术资料,以获得更准确和详细的信息。
