行星齿轮减速器减速比计算方法详解!

浏览数量: 2     作者: 合纵重工     发布时间: 2024-01-23      来源: 本站

减速比是衡量行星齿轮减速器性能的一个关键指标,因而在机械领域时常被提及。当涉及到行星齿轮减速器的减速比计算时,需要考虑哪些因素和步骤呢?


合纵重工SGR帮您整理了以下步骤,可以详细计算行星齿轮减速器的减速比,方便更好地理解行星齿轮减速器的工作原理。

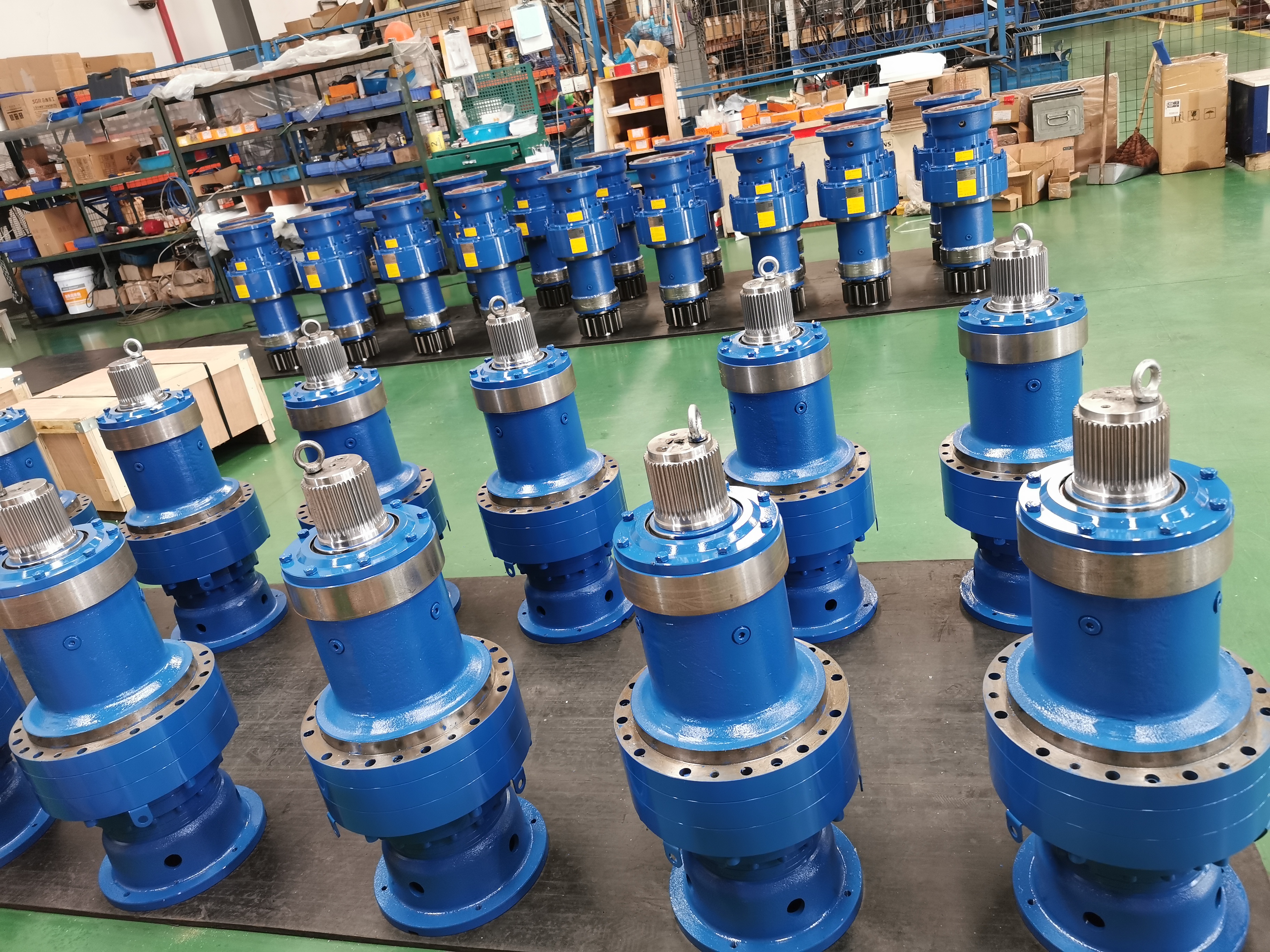

行星齿轮减速器


(1)确定输入和输出:首先,确定行星齿轮减速器的输入轴和输出轴。输入轴通常与外部动力源(例如电机)相连,而输出轴用于传输减速后的动力。


(2)确定齿轮组件:行星齿轮减速器包括太阳轮(Sun Gear)、行星轮(Planet Gear)和环形齿轮(Ring Gear)。太阳轮通常连接到输入轴,而环形齿轮连接到输出轴。行星轮则位于太阳轮和环形齿轮之间。


(3)计算齿轮齿数:对于每个齿轮组件,计算其齿数。用"Ns"表示太阳轮的齿数,"Np"表示行星轮的齿数,"Nr"表示环形齿轮的齿数。


(4)确定行星轮数量:行星齿轮减速器通常包含多个行星轮。确定行星轮的数量,用"n"表示。


(5)计算减速比:行星齿轮减速器的减速比取决于太阳轮、行星轮和环形齿轮之间的相互作用。在没有考虑摩擦和传动损失的理想情况下,可以使用以下公式计算减速比:


减速比 = 1 + (Ns / Nr) + (n * Np / Nr)


这个公式考虑了太阳轮与环形齿轮之间的传动比例以及行星轮的数量和齿数对减速比的影响。例如,假设太阳轮的齿数为20,行星轮的齿数为30,环形齿轮的齿数为80,行星轮的数量为3。则减速比计算如下:


减速比 = 1 + (20 / 80) + (3 * 30 / 80) = 1 + 0.25 + 0.1125 = 1.3625


这意味着对于每一次输入轴的旋转,输出轴将以减速比1.3625的速度旋转。


需要注意的是,这个计算方法假设了理想的传动条件,并没有考虑摩擦、回隙和传动效率等因素。在实际应用中,这些因素会对减速比产生影响。此外,不同的行星齿轮减速器结构和变速箱配置可能会有不同的计算方法和公式。


在行星齿轮减速器的采购中,如果需要了解特定行星齿轮减速器的减速比,可以参考制造商提供的设计手册、技术规格或咨询相关的工程师。
