叮咚！合纵重工SGR行星齿轮减速机“全家福”来啦！

荟萃行星齿轮传动领域创新科技，

展示合纵重工全链产品精彩，

上海合纵重工机械有限公司，

行星齿轮减速机“全家福”来啦！

小合决定带领大家

一起“云”参观合纵重工SGR

行星齿轮减速机全链产品。

作为中国一家老牌的行星齿轮减速机生产商，合纵重工SGR的N系列行星齿轮减速机，齿轮采用20CrMnTi渗碳淬火后磨齿加工，具有多齿分流荷载，运行平稳可靠，机械效率高等优点，产品定位“替代进口同类减速器” （可以与Brevni、Dynamic、Rossi、Bonfilioli等国外品牌的同类产品实现替换），设计理念与生产技术与国外同步，由于本土化服务，以较好的性价比在工程机械、船舶辅机、矿山机械、纺织印染机械等工业领域得到用户的认可。

合纵重工SGR坚持模块化设计理念，可根据客户需求灵活组合。N系列涵盖16种机座型号，覆盖广泛的扭矩范围；每种型号支持1至5级减速，速比范围从3:1 至 1000:1，满足多样化传动需求。

N系列行星齿轮减速机的输入端提供多种接口选项，包括带键圆柱轴、液压马达法兰、伺服/异步电机直连接口等，便于与各类驱动装置快速集成。同时，减速机支持多方位安装（M1–M6）及多种紧固方式，适应复杂设备布局，大幅提升工程适配性。

N系列行星齿轮减速机产品获得2009年中国齿轮专业协会“齿轮行业科技成果一等奖”证书；被认定为“上海市高新技术成果转化项目”，申请发明专利一项。

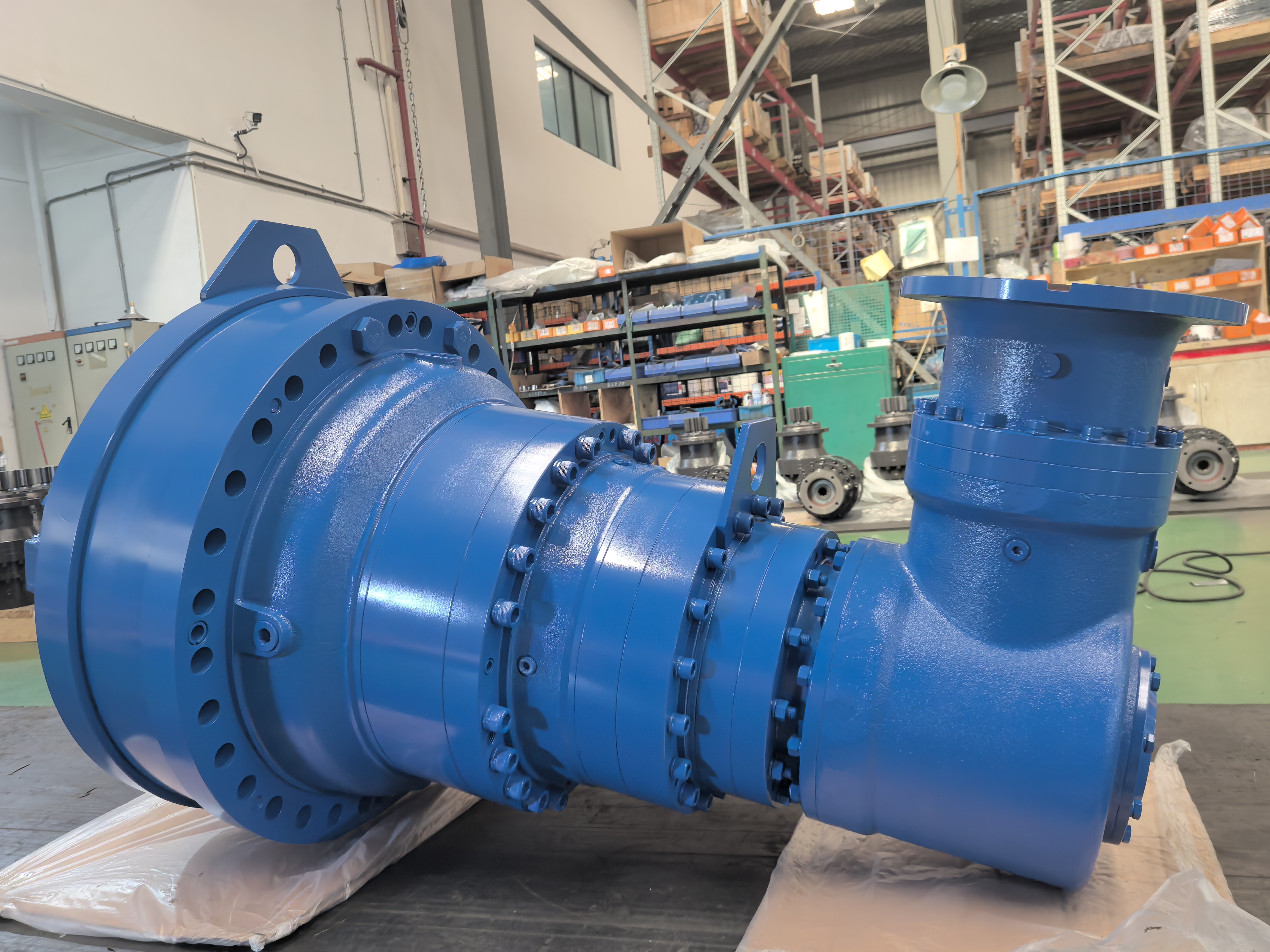

01 N系列同轴带底座行星齿轮减速机

N系列同轴带底座行星齿轮减速机是合纵重工SGR的产品中，备受客户认可的一款产品。N系列同轴带底座行星齿轮减速机的结构紧凑，可轻松实现同轴传动或转角传动；此外，在运行时，这款减速机的多个行星轮同时传递分流载荷，使得动力传递更加可靠，传动效率更高，运行平稳，噪音低。合纵重工SGR采用模块化设计，可进行多级串联生产，满足不同行业用户对速比的需求。

输入形式：N标准轴输入型、MN法兰输入型及客户定制型；

输出轴形式：圆柱轴、花键轴、空心轴带锁紧盘、法兰联接盘等；

安装形式：底座式、法兰式、扭力臂式等。

输出扭矩范围：T2≤750,000 N.m

速比：i≥3

02 N系列齿轮电机行星齿轮减速机

N系列齿轮电机行星齿轮减速机采用高强度球墨铸铁壳体，显著提升整机刚性与抗冲击能力，特别适用于存在高振动、冲击载荷甚至潜在爆燃风险的重型工况。

低速输出轴配备重载轴承，实现扭矩的合理分配，使减速机能够稳定承受极高的径向载荷。所有齿轮均经过表面硬化处理（渗碳淬火+精密磨齿），兼具高硬度与强韧性，确保长期运行下的高可靠性与超长使用寿命。

N系列齿轮电机行星齿轮减速机的结构紧凑、运行噪音低，同时具备卓越的传动效率与耐久性，广泛应用于水平定向钻机、矿山破碎设备、泥浆泵、铅酸电池极板轧机、建筑起重机等对性能和稳定性要求极高的工业领域。

N系列齿轮电机行星齿轮减速机提供同轴与直角两种安装形式，并支持公轴与母轴等多种输出配置。SGR的外轴解决方案（包括花键轴或圆柱轴）经过强化设计，可直接承受输出端强大的径向与轴向载荷，简化系统结构，降低外部支撑需求。

型号：200-885
倍率：3.15-7800
输出扭矩：1500Nm-540000Nm
额定功率：0.25KW-200kw

03 N系列带电机行星齿轮减速机

N系列带电机行星齿轮减速机集电机与减速机于一体，兼顾高效传动与长期可靠运行，特别适用于严苛的工况情况下。

N系列带电机行星齿轮减速机的齿轮采用优质合金钢制造，并经过表面硬化处理（渗碳淬火+精密磨齿），表面硬度高、耐磨性强，显著提升传动效率并延长整机使用寿命。

传动比范围：3.15‐9000

输入功率：0.25‐55KW

允许扭矩范围：≤800000N

输出转速：0.425‐445 r/min

多种安装方式：法兰、底脚或轴安装，便于集成到不同设备结构中。

低速输出轴可选：带键圆柱实心轴、花键实心轴、带收缩盘的空心轴、花键空心轴

04 N系列带液压马达行星齿轮减速机（破碎机用行星齿轮减速机）

随着社会消费水平持续提升，废旧物资产生量日益增长，高效回收利用这些废弃物，成为了环保领域的重要议题。高性能破碎/撕碎设备成为了回收废弃物资的关键环节，而其核心传动部件——行星齿轮减速机的可靠性，直接决定了整机的作业效率与寿命。

针对废旧金属等成分复杂、硬度不均、冲击频繁的物料特性，上海合纵重工机械有限公司（SGR）推出专用于撕碎设备的 N系列带液压马达行星齿轮减速机，完美匹配 CRM-HA/HB 系列液压马达，满足高压力、大扭矩、低速稳定等严苛工况需求。

N系列带液压马达行星齿轮减速机配套 CRM-HA/HB 系列径向柱塞液压马达，采用端面配流 + 内曲线轨道设计，具备大输出扭矩、宽转速范围及优异的低速稳定性，可在极低转速下平稳运行，避免撕碎过程中的“卡顿”或“抖动”；马达转子采用中空结构，便于灵活集成制动器、测速传感器等附件，显著简化主机结构，降低系统复杂度。

此外，这款行星齿轮减速机还具有以下优势：

·支持安全平稳的变量调速与停车制动；

·可实现自由轮工况，便于设备维护或非工作状态下的手动调整；

·旋转方向可逆，适应正反转撕碎工艺需求。

·高效节能：具备高机械效率与高容积效率，降低能耗，提升系统整体能效比。

·安装方案：采用端面法兰安装接口，输出轴提供多种选择——中空内花键、外花键轴或圆柱实心轴，便于与撕碎机转子直接连接，节省空间，提升传动刚性。

·模块化设计：模块化结构设计，关键部件寿命长，维护便捷，大幅减少停机时间。

凭借着十余年深耕机械传动领域的技术积淀，合纵重工SGR还研发生产有专门适用于非开挖水平定向钻、铅酸蓄电池极板轧制、泥浆泵，以及起重机械、建机塔吊等工况严苛场合的行星齿轮减速机，全面满足工业和机械行业客户的需求。
