行星齿轮减速器的设计步骤是什么?

浏览数量: 6     作者: 合纵重工小合     发布时间: 2024-07-10      来源: 本站

["facebook","twitter","line","wechat","linkedin","pinterest","whatsapp"]

对于诸如合纵重工SGR这样的行星齿轮减速器厂商来说,行星齿轮减速器的设计是一项核心的工作。在进行行星齿轮减速器设计时,需要综合考虑力学、材料科学、制造技术、热力学和润滑学等多学科知识,以便达到更好的机械传动效果。

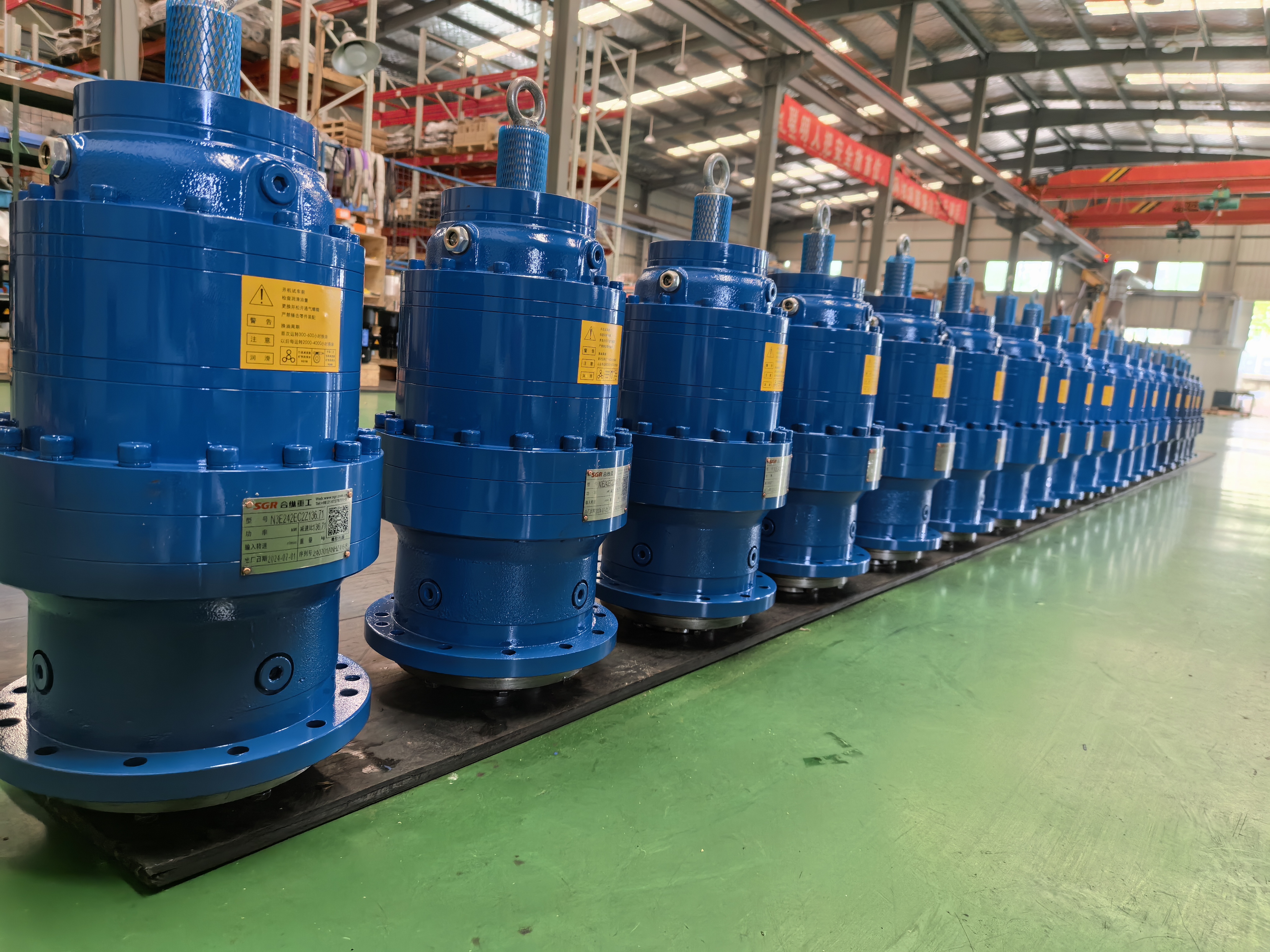

行星齿轮减速器的设计


那么,行星齿轮减速器是如何被设计出来的呢?合纵重工SGR根据以往的研发经验,总结出行星齿轮减速器的设计步骤如下:


(1)确定设计参数


首先,需要明确设计行星齿轮减速器的目标和要求。就行星齿轮减速器而言,减速比、输入和输出转速、扭矩,都是非常重要的参数,会直接影响到行星齿轮减速器的效率、承载能力和适应性。


因此,在第1步,就需要明确行星齿轮减速器所需的减速比、输入和输出轴的转速、扭矩要求、空间限制以及其他特殊需求。这些参数将指导后续的设计计算和选择。


(2)进行齿轮布局和设计


根据设计参数,确定行星齿轮减速器的齿轮布局。在这一步骤,需要选择减速器的结构类型(如内啮合、外啮合或混合啮合)以及齿轮的数量和位置。齿轮布局的选择将直接影响减速器的传动比、效率和尺寸。


此外,齿轮设计是行星齿轮减速器设计的关键环节。齿轮设计主要指的是根据齿轮的模数、齿数、压力角等参数,进行齿轮的几何设计。这包括计算齿轮的齿形、齿宽、齿顶间隙等,并进行强度校核以确保齿轮的可靠性和寿命。


(3)进行轴、密封设计及润滑冷却系统设计


轴是行星齿轮减速器中承受扭矩和传递动力的关键部件。因此,在行星齿轮减速器设计的第3步,需要根据设计参数,进行轴的尺寸计算和强度校核。轴的设计应考虑到减速器的输入和输出轴,以及齿轮的支撑轴等。


此外,轴承和密封件也是行星齿轮减速器设计中的核心因素,应选择适当的轴承和密封件,确保减速器的正常运行和寿命。轴承的选择应考虑承载能力、转速和寿命要求,而密封件的设计应满足工作环境的密封要求。


考虑到行星齿轮减速器的润滑和冷却需求,在第4步时,应设计相应的润滑和冷却系统。这可以包括油封、油路设计以及冷却器的选择和布局。


(4)进行强度和刚度分析,并制图


行星齿轮减速器的主体部件设计完成后,需要对行星齿轮减速器的整体结构进行强度和刚度分析。包括对关键部件(如齿轮、轴等)进行有限元分析,以验证其强度和刚度是否满足设计要求。


根据设计结果,进行准确的制图和文档编制。这包括减速器的总装图、零部件图、工艺文件等,以供制造和装配使用。


(5)样机测试和优化


所有设计完成之后,即可根据行星齿轮减速器的设计结果制造行星齿轮减速器的样机,并进行实际测试。测试包括扭矩测试、效率测试、噪音测试等,以验证设计的正确性和性能指标。


同时,还应根据样机测试结果,进行优化和改进。包括调整齿轮参数、改进结构设计、优化润滑和冷却系统等,以进一步提高减速器的性能和可靠性。


这些一环扣一环步骤共同确保了行星齿轮减速器的设计能够满足要求,并具有可靠性、高效性和耐久性。此外,合纵重工SGR认为,设计行星齿轮减速器是一个迭代和优化的过程,需要在理论分析、数值模拟和实际测试之间不断循环,以达到最佳设计。设计过程中也需要进行多次计算、分析和验证,以确保设计方案的可靠性和性能。
